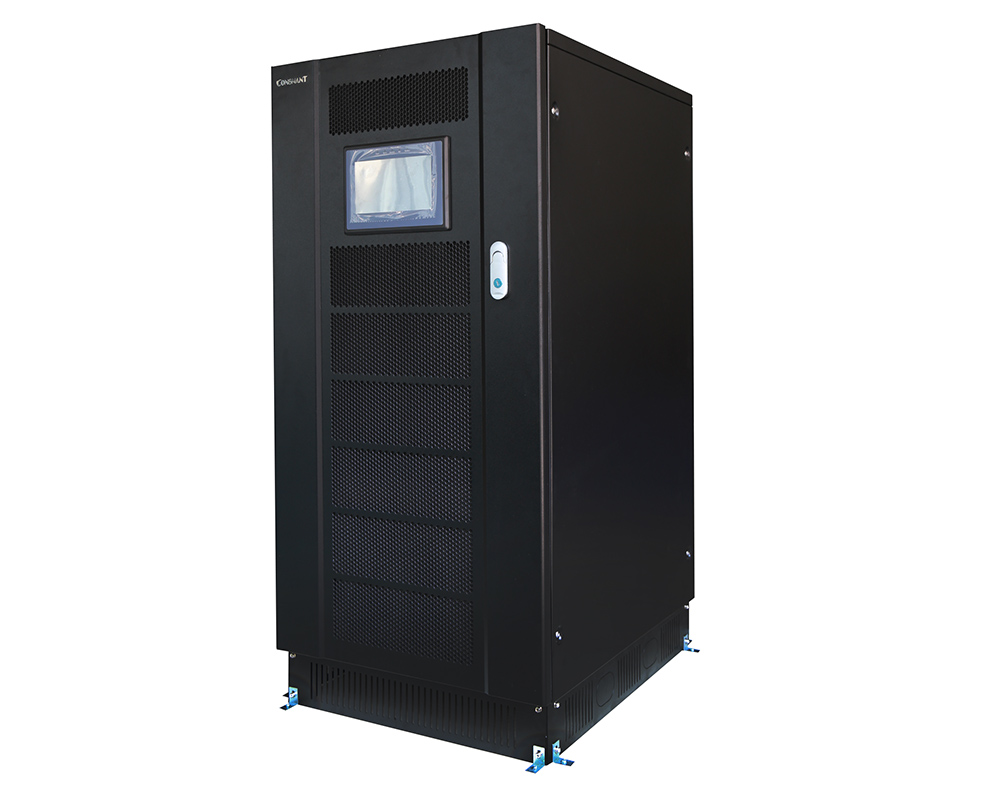

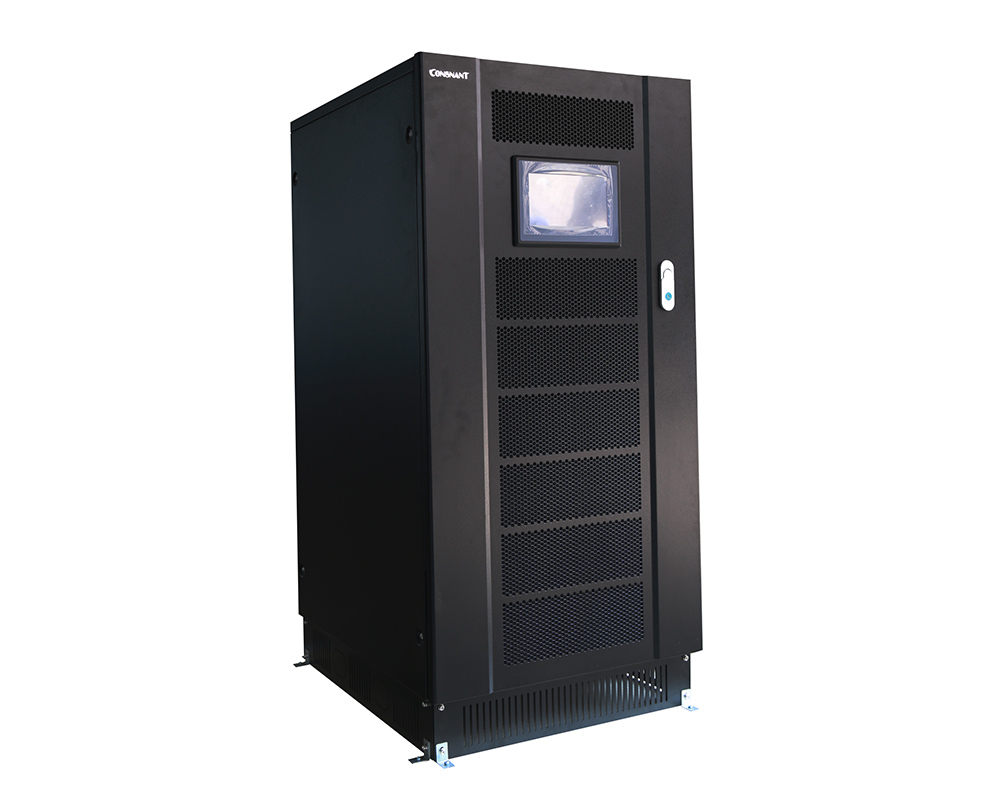

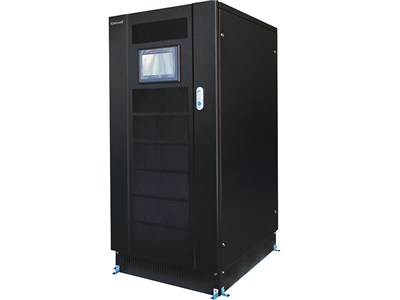

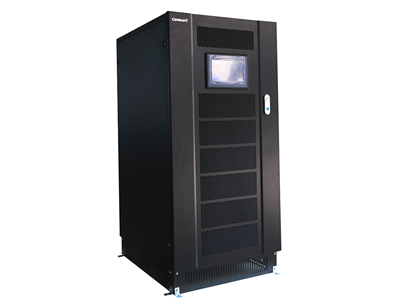

CNG330系列工频UPS电源

CNG330系列UPS可为用户大中型数据中心、关键负载提供稳定的电力环境和可靠的电源保护,满足用户对大功率UPS的高可靠性要求。应用双变换在线式IGBT技术和内置微处理器,保证稳定、纯净的正弦波输出,提供给用户安全可靠的电源保护,支持百分百的不平衡负载,充电电流动0.2A×C10,频率:50Hz/60Hz±0.05%可调节(电池模式),宽广的电池电压192-490Vdc可以灵活配置电池数量,便于未来遭遇个别电池故障需要维护、更换,可灵活调节电池节数的需求;根据现场电力条件可以当场设置为单进单出.。

应用领域

中型IDC数据交换中心机房、中等规模的网管系统、计费中心、银行/证劵结算中心、工业过程控制应用、交通控制领域等。

主要参数

详细参数

型号 10KVA 15KVA 20KVA 30KVA 40KVA 60KVA 80KVA 100KVA 120KVA 160KVA 200KVA
额定容量 8KW 12KW 16KW 24KW 32KW 48KW 64KW 80KW 96KW 128KW 160KW

交流输入

额定电压 380V三相四线+地线
额定频率 50Hz/60Hz
电压范围 380V±20%
频率范围 50/60Hz±5%自动侦测
软启动 0-100%   5sec
功率因数 0.92(带输入滤波器)

旁路输入

电压范围 400V±15% 三相+N
频率范围 50/60Hz(自动侦测)±5%
逆变器旁路 (过载)0ms

输出参数

电压精度 380V±1%(稳态负载),380V±3%(负载波动)三相四线+地线
频率精度 50/60Hz±0.05Hz(电池供电)
功率因数 0.8(滞后)
波形失真度 线性负载<3%  非线性负载<5%
稳态响应时间 10ms
过载能力 110%/125/150% 额定电流300/10/1

电池

标准电池电压 360VDC384VDC(可选) 432VDC 480VDC
浮充电压 405VDC432VDC 486VDC 540VDC
截止电压 315VDC336VDC 378VDC 420VDC
最大放电电流 28A 42A 56A 85A 113A 169A 225A 282A 338A 448A 560A

系统

显示 LED/LCD显示
报警 声光报警
保护 UPS过流、短路、电池低压、过温
温度 0-40
湿度 0-95%不结露
储藏温度 -25-70℃(不含电池)
噪音 60-65dB
