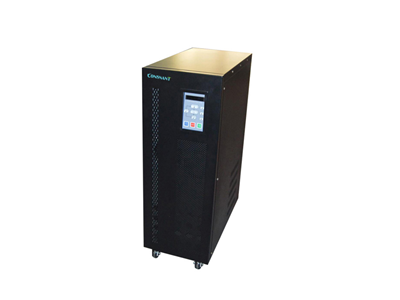

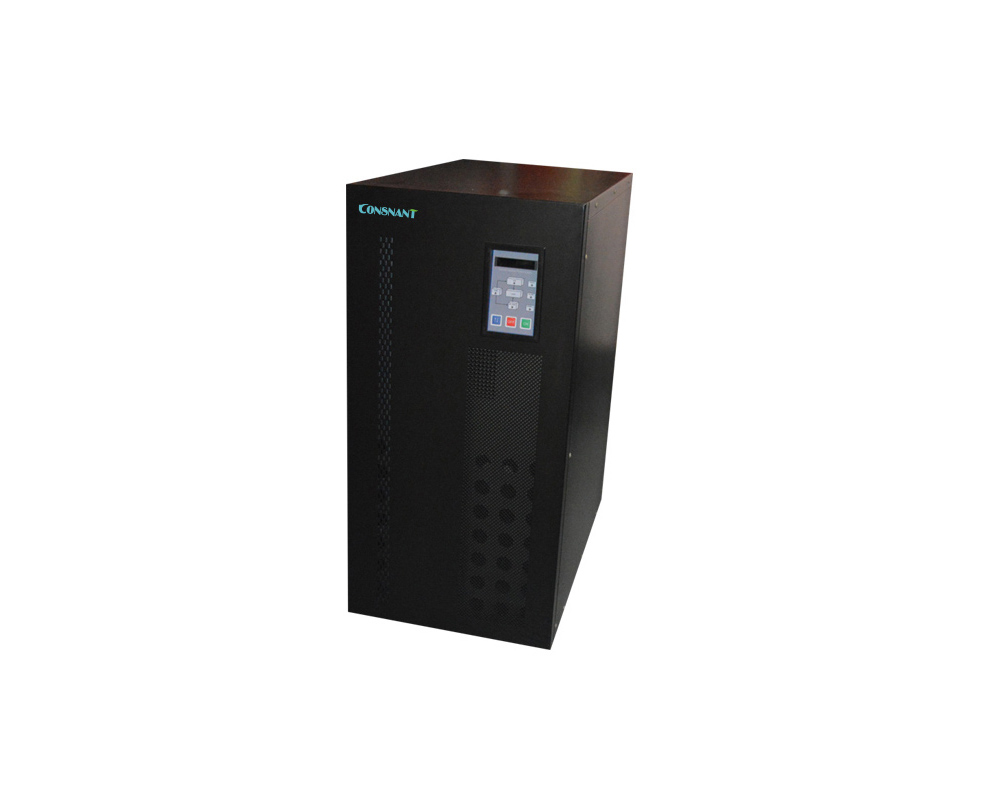

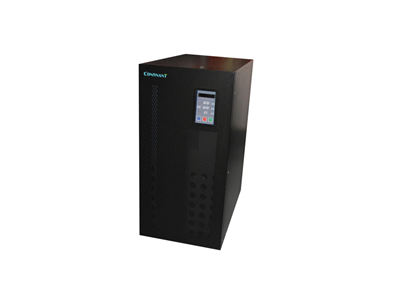

CNG110系列工频UPS电源

CNG110工频在线式全数字化UPS,集数字化,信息化,网络化为一体的高智能型产品,具有强大的信息采集系统、信号处理系统、侦测系统和完善的保护系统。广泛用于各种用电环境。个性化设计、强大的人机对话功能、直观显示屏以及状态指示监控界面,让各位用户操作和使用非常简单方便。

应用领域

中型IDC数据交换中心机房、中等规模的网管系统、计费中心、银行/证劵结算中心、工业过程控制应用、交通控制领域等

主要参数


详细参数

型号 1KVA 2KVA 3KVA 5KVA 6KVA 8KVA 10KVA 15KVA 20KVA
额定容量 0.8KW 1.6KW 2.4KW 4KW 4.8KW 6.4KW 8KW 12KW 16KW

输入参数

电压范围 220VAC±25%
频率范围 50Hz/60Hz±5%
相数 单相+GND/三相+N+GND

输出参数

波形 纯净正弦波
电压 220VAC
频率 50(60)Hz
电压稳定度 ±1%
频率稳定度 ±0.5%(电池供电)
波形失真度 线性负载:<3%;非线性负载<5%

电池

电池类型 阀控式铅酸免维护蓄电池
直流电压 48VDC 192VDC
电池节数 4节 16节
浮充电压 55VDC 220VDC

系统

控制方式 SPWM脉宽调制
过载能力 过载125%1min;过载150%1S
功率因数 0.8滞后
转换时间 0ms
整机效率 85%
软件功能 1电源状态分析,2定时开关UPS系统,3监看UPS工作,信息报警及发送手机信息,5自动存档历史记录
保护
短路保护、过温、过载、电池欠压、输出过欠压、浪涌等保护
噪音 60dB(距机器1M处)
运行温度 0-40
海拔高度 20%-90%,无凝结

人机界面

LCD显示 输入输出电压,频率,电池电压,负载功率,机内温度,工作状态等
LED显示 市电,逆变,旁路,电池,过载,异常等指示
